К-серия пневматични сачмени вибратори
Описание
- Тяло от алуминиева сплав
- Закален стоманен пръстен
- Алуминиеви капачки
- Стоманена сачма (топка)
- Въздух вход
- Въздух изход
- Базови монтажни отвори
- Странични монтажни отвори
К-серията пневматични сачмени (топкови) вибратори са малки на външен размер.Честотата на вибрациите може да се променя чрез регулиране на налягането на входа.Това ги прави приложими в следните области: стръскване на насипни материали в силози и бункери , уплътняване на материали във вибрационни маси , улесняване на движението на материали в течки , пресяване ма материали в сита , сортиране на материали и други.
Експоатационни качества на пневматичните сачмени (топкови) вибратори
| Модел | Вибрации V.P.M. | Центробежна сила | Консумация на въздух | ||||||
| 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | 2 Bar | 4 Bar | 6 Bar | |
| 29 PSI | 58 PSI | 87 PSI | N | N | N | L/min | L/min | L/min | |
| К-8 | 25.500 | 31.000 | 35.000 | 130 | 260 | 360 | 83 | 145 | 195 |
| К-10 | 22.500 | 28.000 | 34.000 | 250 | 470 | 710 | 92 | 150 | 200 |
| К-13 | 15.000 | 18.500 | 22.500 | 320 | 550 | 870 | 94 | 158 | 225 |
| К-16 | 13.000 | 17.000 | 19.500 | 450 | 800 | 1.100 | 122 | 200 | 280 |
| К-20 | 10.500 | 14.500 | 16.500 | 720 | 1.220 | 1.720 | 130 | 230 | 340 |
| К-25 | 9.200 | 12.200 | 14.000 | 930 | 1.570 | 2.050 | 160 | 290 | 425 |
| К-30 | 7.800 | 9.700 | 12.500 | 1.510 | 2.470 | 3.210 | 215 | 375 | 570 |
| К-36 | 7.300 | 9.000 | 10.000 | 2.060 | 3.150 | 4.050 | 260 | 475 | 675 |

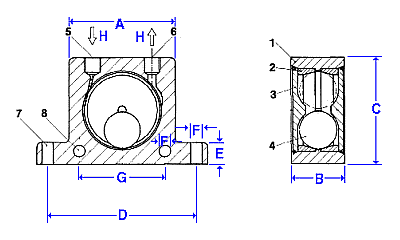

ПРИСЪЕДИНИТЕЛНИ РАЗМЕРИ на К-серия пневматични сачмени (топкови) вибратори
| Модел | A/mm | Ширина/mm | C/mm | D/mm | E/mm | F/mm | G/mm | Резба/BSP | Тегло |
| К-8 | 50 | 20 | 86 | 68 | 12 | 7 | 40 | 1/4" | 0.130 kg |
| К-10 | 50 | 20 | 86 | 68 | 12 | 7 | 40 | 1/4" | 0.130 kg |
| К-13 | 65 | 24 | 113 | 90 | 16 | 9 | 50 | 1/4" | 0.260 kg |
| К-16 | 65 | 27 | 113 | 90 | 16 | 9 | 50 | 1/4" | 0.300 kg |
| К-20 | 80 | 33 | 128 | 104 | 16 | 9 | 60 | 1/4" | 0.530 kg |
| К-25 | 80 | 38 | 128 | 104 | 16 | 9 | 60 | 1/4" | 0.630 kg |
| К-30 | 100 | 44 | 160 | 130 | 20 | 11 | 80 | 3/8" | 1.130 kg |
| К-36 | 100 | 50 | 160 | 130 | 20 | 11 | 80 | 3/8" | 1.340 kg |
